臂架運動控制

SOLUTION

多關?節機械臂運動規劃
多策略臂架運動規劃控制應對復雜的施工環境。

臂架平順運動控制
解決臂架運動/回轉平順問題，減小臂架運動引起的抖動、晃動。

什么是智能臂架

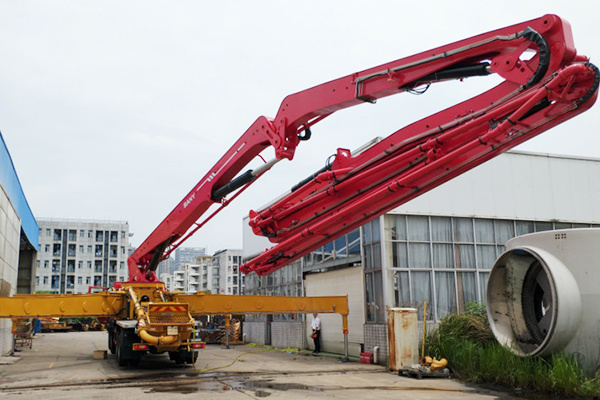

　　對于大型多關節機械臂，例如混凝土臂架泵車，曲臂式高空作業車、濕噴機。現場施工中需要對多個機械臂進行遙控操作，存在操作按鈕繁多，動作復雜，不直觀等諸多問題。智能臂架技術就是通過一套簡單的萬向手柄直接對臂架末端點進行運動控制，不需要關心每一節機械臂的運動軌跡和速度，這些都由機器算法自動加以控制。

　　簡言之，就是通過遙控器：

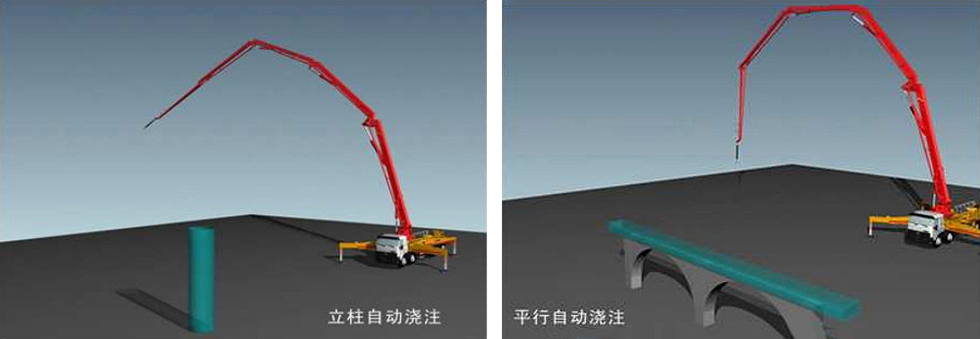

■ 給定一個向前或者向后移動的指令，臂架末端自動沿著直線往前或者往后移動;

■ 給定一個向上或者向下移動的指令，臂架末端軟管自動沿著直線向上或者向下移動;

■ 只需要使用萬向手柄就可以控制臂架末端的移動方向，不再需要對每一個油缸進行操控。

智能臂架給您帶來的好處

■ 簡化操作，降低勞動強度，降低操作手技能素質，節省成本

　　傳統泵車的每節臂架都需要單獨進行控制，臂架末端的平穩移動和精準定位難度很大。操作手的勞動強度大，易疲勞。臂架末端定位技術是給定末端位置，機器自動規劃每節臂架的姿態。操作手只需要將注意力集中在末端位置的控制上，臂架的姿態由機器自動管理。

　　智能臂架技術還包含如下技術細節：① 給定末端位置下，臂架姿態可以手動調節，以優化姿態形式;② 臂架姿態自適應調節能夠有效避開障礙物。

■ 振動抑制，動作更加平穩

　　泵車臂架因受到周期性泵送沖擊作用而產生受迫振動，智能臂架技術能夠主動對臂架的振動進行有效抑制，避免臂架大幅振蕩，影響末端定位和混凝土布料施工，同時避免安全事故的發生。

■ 臂架控制更平順

　　臂架多路閥采用電比例閥進行控制，電比例閥線性關系不是很好，其電阻受溫度影響較大。同時，臂架采用4連桿機構，油缸直線位移與臂架角位移不具備線性關系。臂架平順控制可以有效解決操作手動作手感與臂架動作線性關系的問題。同時提高臂架啟動、停止的平穩性，同時減少動作響應時間和感覺上的遲滯現象，提升操控手感。

智能臂架關鍵技術

■ 先進的臂架姿態定位技術

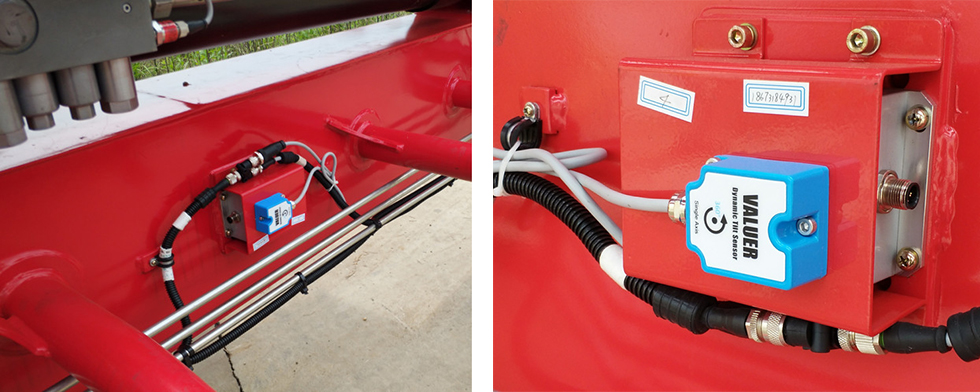

　　SV系列高動態響應角度傳感器，專用于檢測動態機械臂的實時角度。其具有優良的動態響應特性、強抗外部運動擾動特性。即使臂架在強烈抖動情況下依然能夠非常精準的測量出臂架姿態。

■ 先進的臂架姿態規劃算法

　　采用最優姿態規劃算法，能夠自動根據末端軟管的運動命令，自動計算每一節臂架油缸驅動速度以及位移量，自動完成臂架的控制。自有核心臂架規劃算法不再使用常規的逆向求解算法，從而根本上解決了多解問題、奇異解問題、不連續性等問題。同時算法實現非常簡單，降低了解算的復雜性，降低了計算要求，極大的提高了實用性。

■ 先進的臂架油缸液壓驅動技術

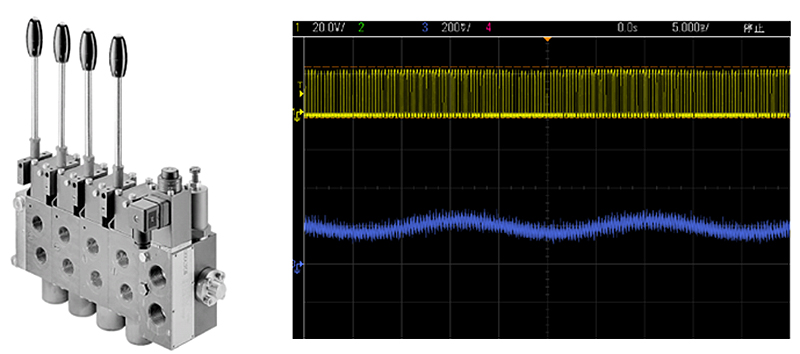

　　新型技術可以使得臂架多路閥動作更加靈敏，抖動更加小。ST系列動態傾角傳感器內置的核心電液比例閥驅動算法，不同于傳統的PWM驅動技術，而是采用了一種XPWM，可以使得臂架多路閥動作更加靈敏，抖動更加小。

技術發展現狀

　　智能臂架技術，作為一項高精尖技術，具有極大的影響力。

　　■ 能夠極大提升泵車施工智能化程度。

　　■ 能夠極大展示企業研發實力，提升企業全球品牌影響力。

　　■ 能夠創造巨大的經濟效益。

　　我們長年深耕工程機械運動傳感與控制領域，對工程機械智能化有著非常深刻的認識與獨到的見解，在泵車臂架智能化技術上有5項發明專利。

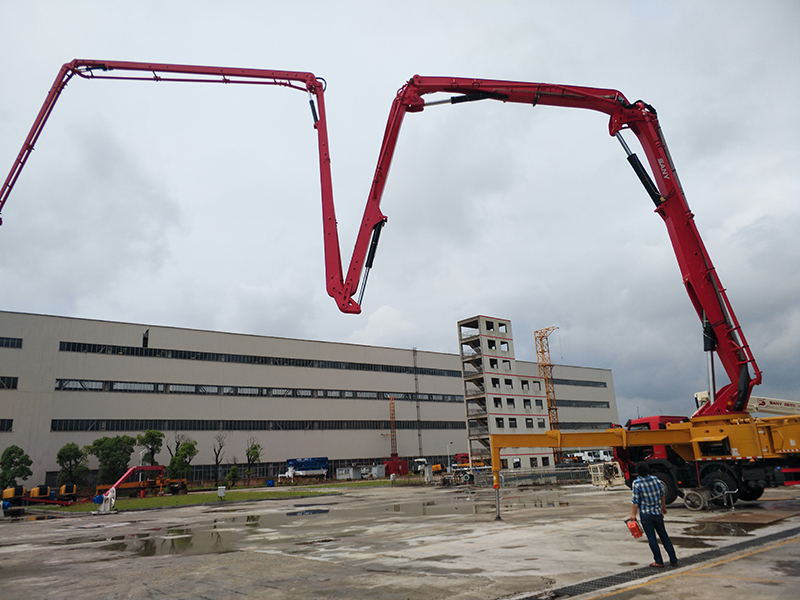

　公司最新研制的高動態空間角度傳感器以及超長臂架液壓機器人技術已經在三一重工60米大型泵車上得到試驗。自主研發的核心技術產品及動態控制技術充分解決了當下超長臂架泵車無人化施工控制瓶頸問題，有望使得泵車智能臂架及無人施工真正走向規模化應用。

　　亮點1：先進的智能臂架規劃算法，可以完成長達100米的大型液壓臂架自主規劃控制。

　　亮點2：先進的臂架姿態角度測量方法，能夠準確測量臂架每一瞬間姿態，使得末端定位更加精準。

　　亮點3：先進的臂架油缸液壓驅動技術，確保臂架動作更加平穩。

　　亮點4：長年深耕工程機械智能化研究，技術碩果累累。
