塔機回轉增穩控制
SOLUTION
當塔機升高到一定高度后，塔機的整個鋼架會表現出一定彈性。特別在塔機回轉起步、剎車、換檔調速過程中，整個塔身和塔臂會來回震蕩擺動，使得回轉速度忽高忽低。回轉速度不穩定進一步導致了貨物吊裝的晃動，無法精準定位，精準停車，使得操控難度增加，增加工人勞動強度，影響作業效率，甚至會帶來一定的安全風險。
我司開發的塔機回轉增穩控制系統能夠有效提升回轉控制品質。
系統特點
■ 提升回轉平順性
塔機起步加速、減速更穩定、更迅速，換檔無超調、回轉無抖動，回轉運行更平順。
■ 提升塔機微動性能
精細的回轉定位控制，提升微動控制水平。可以實現平滑速度控制，定點定位運動。
運動效果

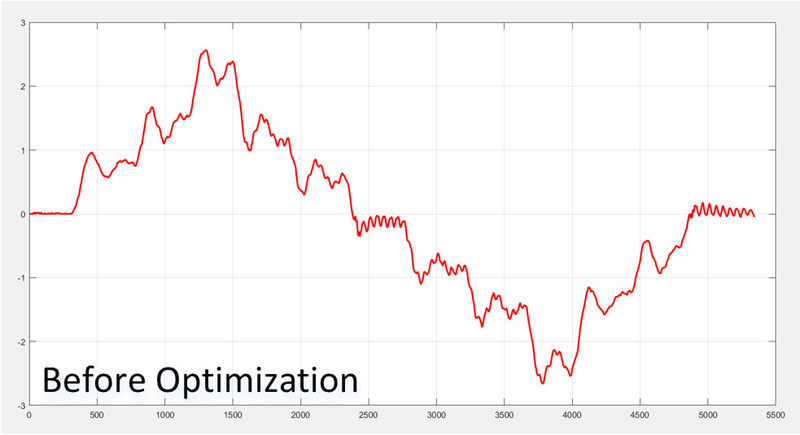

上圖為塔機改進前測得的一組數據。縱坐標為塔機回轉角速度。我們不斷切換塔機的回轉檔位，可以看到塔機回轉速度會出現超調、波動、振蕩等情況。

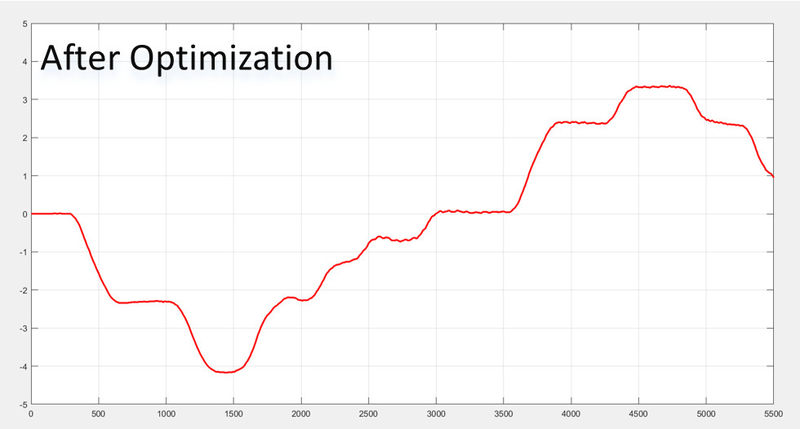

上圖為增加了塔機回轉增穩控制系統后測得的一組數據，縱坐標為回轉角速度。我們不斷切換回轉檔位，可以看到速度轉換非常利落，速度無超調，無波動。
塔機回轉增穩控制系統
我司開發的塔機回轉控制系統核心部件為一塔機回轉控制器，回轉控制器接收來自操作人員的回轉檔位信號，然后通過脈沖、模擬量或者總線方式對塔機回轉變頻器進行控制，實現塔機回轉速度的平滑控制。
1、通過感知塔機的振動、回轉速度等特征數據，對塔機變頻器進行閉環控制，提升換檔的平順性。
2、回轉控制器中創新采用陀螺增穩算法，提升塔機回轉穩定性，讓回轉加速、減速以及運轉品質得到大幅度提升。
3、快速反向回轉控制讓塔機停車更迅速，反向更平穩。
4、精準目標位置閉環及速度閉環控制，同步提升操作及微動性能。
測試實例

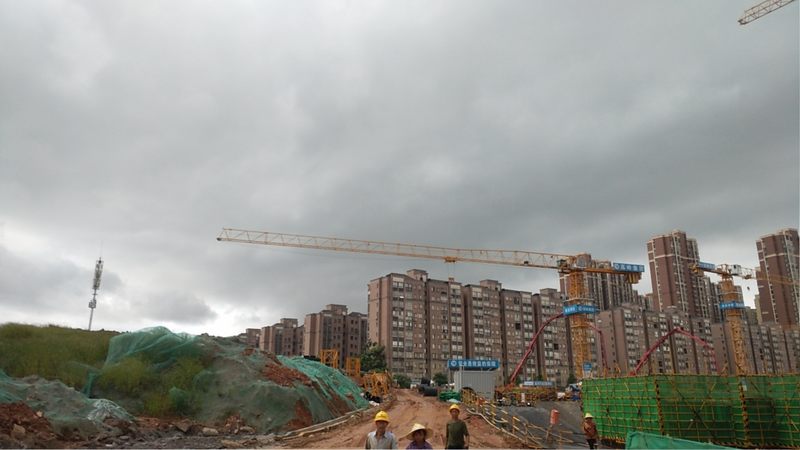

測試塔機為圖中左側塔機。目測塔機高度為4層樓高，大約12米。
我們進行了2次回轉測試，共記錄2組曲線。
1. 第一組曲線

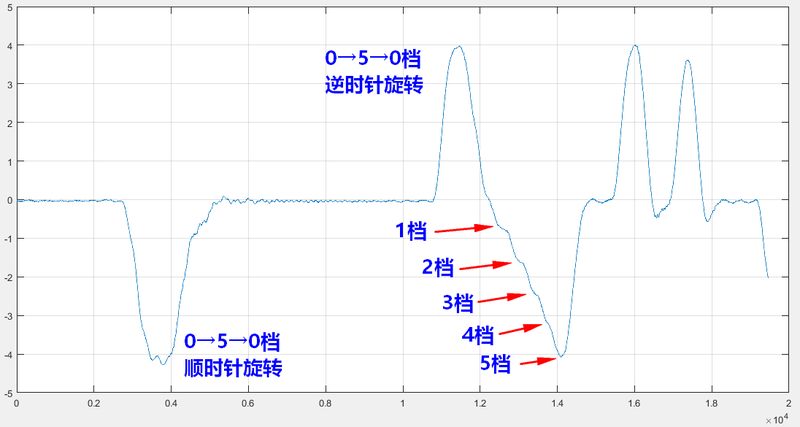

第一組曲線的總體圖如下：

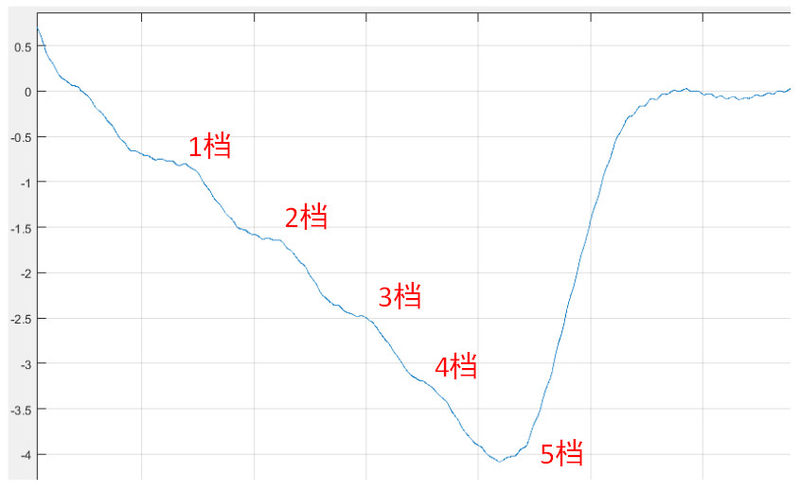

1.1 換檔加速過程
從1檔到5檔，換檔加速平穩、柔和。

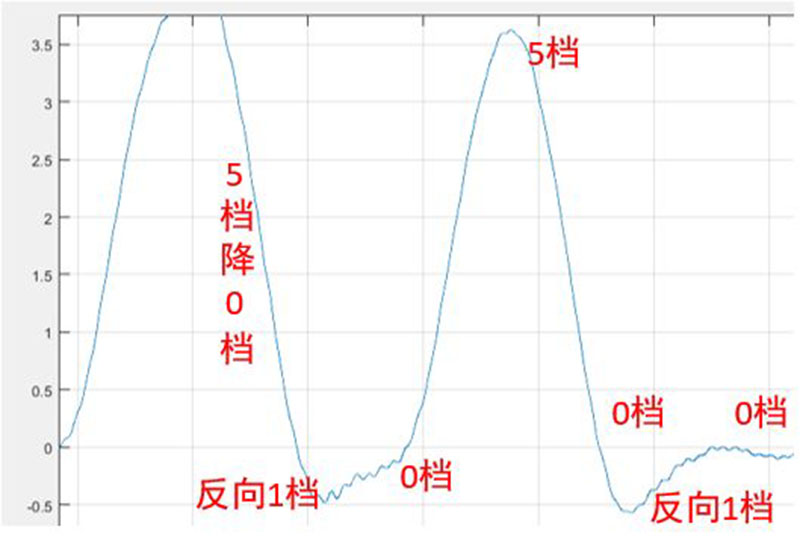

1.2. 反車過程
操作方法：操作人員5檔升速，然后迅速歸0檔，快接近0速度時反向打1檔，然后歸0檔。這個過程做了2次。
因為吊有重物，沒有大幅度操作，但從曲線來看反車效果也很柔和。

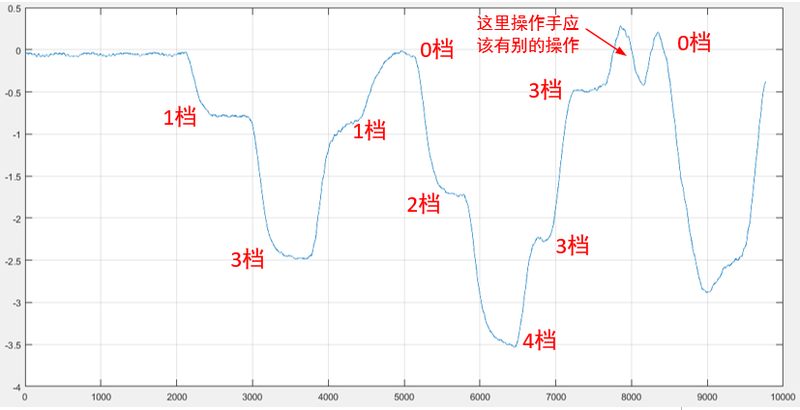

2.第二組曲線
2.1.換檔加速過程

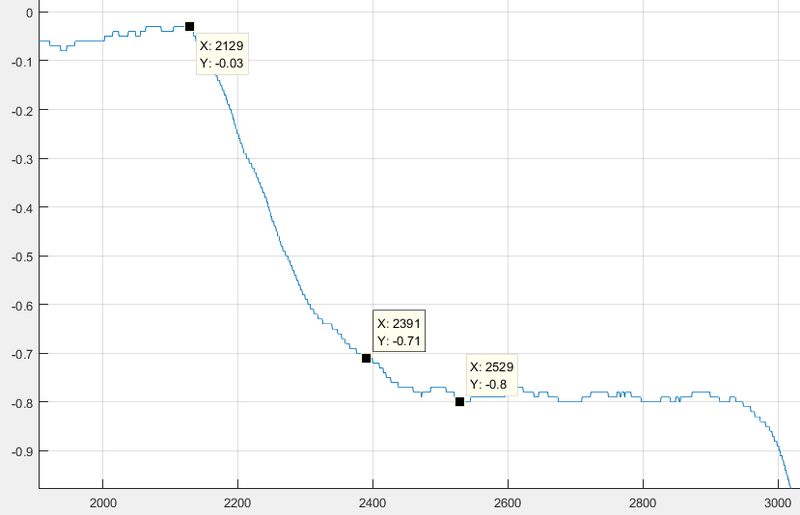

從0檔加速到1檔過程如上圖。

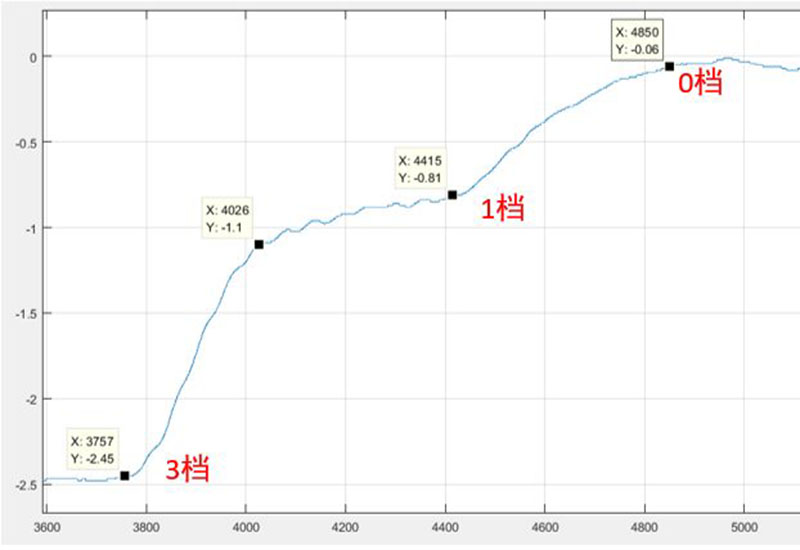

2.2.換檔減速過程
從3檔減速到1檔的過程，如上圖。
總體感受來看，塔吊運行起步、減速、運行都比較平穩，沒有太大的過沖。偶爾停車時稍微有一些過沖，可能與吊裝了貨物有關。
如您有塔吊回轉增穩控制需求，可以與我司聯系。
